Cỗ máy nối nhịp cầu SLJ900/32: cách một thiết bị 580 tấn rút ngắn thời gian xây cầu

Một thiết bị cơ giới đã thay đổi phương thức lắp đặt dầm cầu tại nhiều dự án lớn ở Trung Quốc: nhẹ nhàng nâng từng khối dầm nặng hàng trăm tấn, di chuyển theo nhịp và ghép nối trực tiếp với trụ cầu. Kết quả là thời gian thi công rút ngắn đáng kể, nhu cầu dựng giàn giảm đi và nhân lực được tiết kiệm hơn so với phương pháp truyền thống.

Thiết kế và thông số chính của máy

Mang ký hiệu SLJ900/32, chiếc máy này có khối lượng bản thân 580 tấn. Kích thước thân máy dài 91,8 m, rộng 7,4 m và cao 9 m. Thiết bị được chế tạo bởi Công Ty Beijing Wowjoint Machinery, với phần thiết kế liên quan đến Viện đường sắt Shijiazhuang và sản xuất qua hợp tác liên doanh tại Bắc Kinh.

Khả năng nâng tối đa mà SLJ900/32 được công bố là 900 tấn; tốc độ di chuyển trong quá trình lắp đặt khoảng 5 km/h. Những con số này phản ánh hướng phát triển của máy: ưu tiên sức nâng lớn và di chuyển ổn định để xử lý dầm đúc sẵn cỡ lớn.

Cấu tạo di chuyển: bánh xe, cụm và cơ chế neo

Bộ khung di chuyển của máy gồm 64 bánh quay được chia thành 4 cụm. Thiết kế này cho phép phân bố tải đều và điều khiển dịch chuyển theo từng bước, phù hợp với yêu cầu đặt dầm lên trụ cầu đã chuẩn bị sẵn.

Quá trình đưa dầm vào vị trí dựa trên cơ chế neo tạm: máy đặt dầm tại mép công trình, tiến sát trụ cầu đầu tiên và neo vào đó bằng hệ thống khí nén. Sau khi xử lý mối ghép, máy dịch chuyển tiếp tới trụ kế tiếp và lặp lại quy trình cho nhịp cầu tiếp theo. Cách làm này giảm nhu cầu sử dụng cẩu tháp lớn và hạn chế công tác lắp dựng giàn giáo dưới lòng sông hoặc trên địa hình phức tạp.

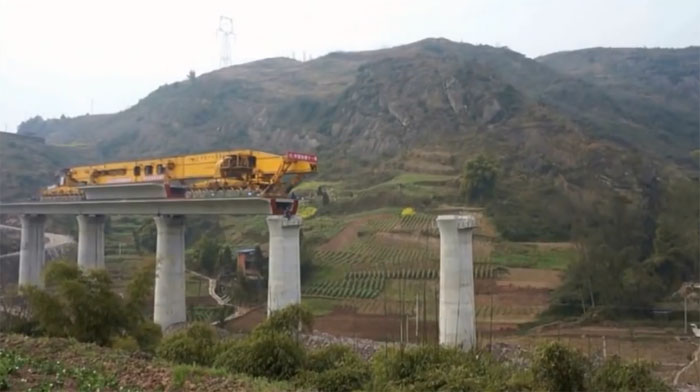

SLJ900/32 tham gia xây dựng những cây cầu dài nhiều nhịp với tốc độ đáng chú ý.

Quy trình vận hành trên công trường

Hoạt động thực tế của SLJ900/32 gồm các bước chính: đưa dầm từ vị trí tập kết đến mép cầu, nâng và định vị sát vào trụ đã có, neo máy để truyền lực và cố định dầm. Sau khi hoàn tất ghép nối, thiết bị dịch chuyển tới vị trí cho nhịp kế tiếp và tiếp tục lặp lại.

Một điểm quan trọng là dù giảm số lao động cần thiết so với lắp bằng cần trục lớn, máy vẫn đòi hỏi đội ngũ kỹ sư giám sát, thực hiện bảo dưỡng định kỳ và vệ sinh các chi tiết. Các thao tác tinh chỉnh, hiệu chỉnh khớp nối, kiểm tra an toàn vẫn nằm trong trách nhiệm của con người để đảm bảo chất lượng mối ghép và tuổi thọ công trình.

Tác động thực tế: ví dụ công trình và lợi ích đo được

SLJ900/32 đã được sử dụng tại nhiều dự án đường sắt và cầu lớn. Một công trình tiêu biểu là cầu đường sắt bắc qua sông Kim Sa Nghi Tân, nơi việc hoàn thiện cầu đã góp phần rút ngắn thời gian di chuyển giữa tỉnh Tứ Xuyên và Quý Châu từ 12 giờ xuống còn 3 giờ. Thiết bị cũng tham gia vào các gói nối tuyến cao tốc đi qua Nội Mông, nằm trong kế hoạch mở rộng mạng lưới đường sắt dài 30.000 km của Trung Quốc.

Vì có thể lắp các dầm đúc sẵn nhanh và liên tục, máy giúp tăng tiến độ công trường rõ rệt, giảm chi phí dựng giàn và hạn chế rủi ro trong thi công trên mặt nước hoặc địa hình phức tạp. Ngoài ra, nhờ khả năng nâng lớn, công nghệ này cho phép dùng kết cấu dầm lớn hơn, hỗ trợ tăng tải cho cầu khi cần thiết.

Hiệu suất và giới hạn vận hành

Theo thông tin kỹ thuật, SLJ900/32 có tuổi thọ hoạt động khoảng 4 năm trong điều kiện khai thác bình thường. Trong thời gian đó, máy có thể lắp được từ 700 đến 1.000 nhịp cầu tùy quy mô mỗi nhịp và điều kiện thực tế trên công trường.

Mặc dù mang lại nhiều lợi ích, thiết bị không phải là giải pháp one-size-fits-all. Nó phù hợp nhất với những dự án sử dụng dầm đúc sẵn cỡ lớn và có cấu hình trụ cầu cho phép neo tạm. Những công trình có địa hình quá hẹp, trụ chưa được chuẩn bị, hoặc yêu cầu lắp đặt bằng phương pháp riêng có thể không tận dụng được hết thế mạnh của máy.

Những điều cần lưu ý khi ứng dụng công nghệ này

• Chuẩn bị trụ cầu và công tác kết cấu phải chính xác để đảm bảo máy neo và dịch chuyển an toàn.
• Bảo dưỡng định kỳ là yếu tố quyết định tuổi thọ và năng suất thực tế trong vòng 4 năm vận hành.
• Nhân sự điều hành cần có trình độ để giám sát thiết bị nặng và thực hiện các thao tác tinh chỉnh mối nối.
• Chiến lược lựa chọn dầm đúc sẵn và tổ chức mặt bằng thi công sẽ ảnh hưởng trực tiếp tới hiệu quả sử dụng máy.

Câu hỏi thường gặp

Máy SLJ900/32 nặng bao nhiêu và nâng được tối đa bao nhiêu tấn?

Trọng lượng thiết bị là 580 tấn và khả năng nâng tối đa ghi nhận là 900 tấn.

Máy di chuyển với tốc độ bao nhiêu khi thi công?

Trong thao tác lắp đặt, tốc độ di chuyển của thiết bị được ghi là khoảng 5 km/h, phù hợp với việc nâng, đặt và căn chỉnh dầm.

Thiết bị có cần nhiều nhân lực không?

So với lắp bằng cần trục, thiết bị giảm nhu cầu lao động phổ thông nhưng vẫn cần đội kỹ sư chuyên môn để giám sát, làm vệ sinh và bảo dưỡng các bộ phận.

Tuổi thọ và năng suất lắp đặt của máy ra sao?

Tuổi thọ kỹ thuật được nêu khoảng 4 năm; trong thời gian đó, máy có thể lắp từ 700 đến 1.000 nhịp cầu tùy điều kiện thực tế.

Kết luận

SLJ900/32 là ví dụ rõ ràng về cách cơ khí chuyên dụng có thể tối ưu hóa tiến độ và chi phí xây cầu khi áp dụng đúng hoàn cảnh. Thiết bị kết hợp khả năng nâng lớn, di chuyển ổn định và quy trình neo tạm để đặt dầm đúc sẵn một cách nhanh chóng. Tuy nhiên, hiệu quả thực tế phụ thuộc nhiều vào công tác chuẩn bị trụ cầu, kỹ thuật vận hành và bảo dưỡng thiết bị. Đối với những dự án quy mô lớn, đây vẫn là một công cụ quan trọng giúp rút ngắn thời gian thi công và mở rộng khả năng thiết kế kết cấu cầu.
